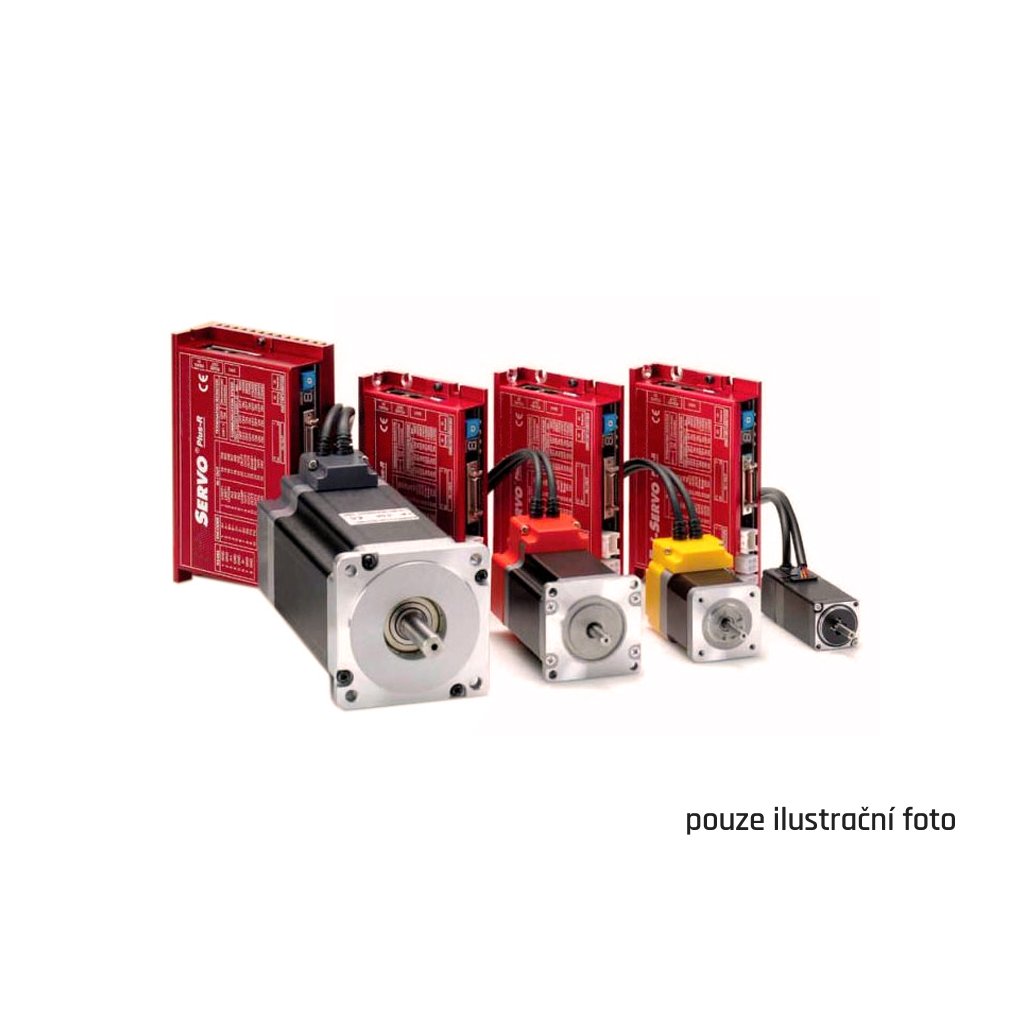

Krokový motor 4M-SERVOII-PE-60L-A
Detailní popis produktu
Krokový motor 4M-SERVOII-PE-60L-A představuje inovativní řešení pro přesné polohování a řízení pohybu. Díky inkrementálnímu enkodéru s vysokým rozlišením až 10 000 pulzů na otáčku je schopen zaručit velmi přesné pozicování pro libovolnou aplikaci. Systém využívá zpětnou vazbu, čímž zajišťuje eliminaci polohových chyb způsobených náhlými změnami zátěže.
Komunikace Ethernet IP krokového motoru umožňuje snadnou integraci do průmyslových sítí s rychlostí 10/100 Mbit/s v plně duplexním režimu. To zajišťuje minimální prodlení a přesnou synchronizaci propojených pohonů. Systém podporuje propojení až 254 jednotek, což umožňuje řízení více os z jednoho nadřazeného systému.
Řídicí jednotka krokového motoru 4M-SERVOII-PE-60L-A je vybavena poziční tabulkou s kapacitou až 256 polohovacích profilů. Tyto profily lze definovat pomocí grafického uživatelského rozhraní 4M-MOTION Plus-E, které umožňuje nastavit dráhu, směr, rychlost, akcelerační a decelerační rampy a další parametry. Poziční profily mohou být spuštěny buďto přes PC, po sběrnici Ethernet nebo digitálními vstupy.
Krokový motor je navržen pro snadné použití bez potřeby složitého ladění parametrů. Díky optimalizovanému řízení proudu motoru podle aktuálního zatížení dochází k redukci tepla a úspoře energie.
Klíčové vlastnosti krokového motoru 4M-SERVOII-PE-60L-A:
Krokový motor:
- Velikost: NEMA 24
- 2fázový, bipolární
- Přídržný moment: 2,4 N.m
- Setrvačnost rotoru: 690 g.cm^²
- Maximální volnoběžné otáčky: 3000 ot/min
- Inkrementální enkodér s 10 000 pulzy/ot.
- Průměr výstupní hřídele: 8 mm
Řídící jednotka:
- Uzavřený regulační obvod s 32bit ARM MCU
- Metoda řízení: poziční tabulka
- Komunikační sběrnice: Ethernet
- Komunikační rychlost: 10/100 Mbps, full-duplex
- Poziční tabulka s 256 polohovacími profily
- Možnost propojení až 254 jednotek
- Možnost softwarové změny rozlišení enkodéru
- Vstupy DI: 9 programovatelných + 3 vyhrazené
- Výstupy DO: 9 programovatelných + 1 vyhrazený
- Indikace alarmu na výstupu (celkem 12 stavů)
- Povolený rozsah okolní teploty: 0°C do +50°C
- Součástí balení je sada konektorů pro kabeláž
- Vstupní napájecí napětí: 24 VDC ±10 %
Aplikace
- Obráběcí a měřící stroje
- Automatizace a robotika
- 3D tiskárny
- Dopravníky
- Balicí systémy
- Jednoúčelové stroje
Doplňkové parametry
| Kategorie: | Krokové motory s binárním I/O řízením |
|---|---|
| Hmotnost: | 1.61 kg |
| Přídržný moment (N.m): | 2,4 |
| Velikost: | NEMA 24 |
| Výstupní hřídel (mm): | 8 |
